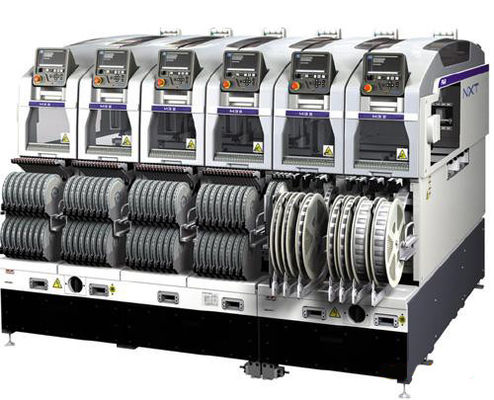

เครื่องวางตำแหน่งเมาท์ผิวกว้าง 320 มม. โมดูล Fuji Scalable Placement Platform NXT Ⅱ

รายละเอียดสินค้า:

สถานที่กำเนิด:	ประเทศญี่ปุ่น
ชื่อแบรนด์:	FUJI
หมายเลขรุ่น:	NXT II

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ยูนิต
เวลาการส่งมอบ:	ภายใน 2 สัปดาห์
เงื่อนไขการชำระเงิน:	T/T ตะวันตกสหภาพ MoneyGram
สามารถในการผลิต:	3unit

ติดต่อ

รายละเอียดสินค้า

แบรนด์:	ฟูจิ	ชื่อ:	แพลตฟอร์มตำแหน่ง Scalble ของ FUJI NXT ii
ความกว้างของโมดูล:	320mm	ขนาดเครื่อง:	L： 1295 มม. (M3 II × 4, M6 II × 2)
ตัวป้อนอัจฉริยะ:	รองรับเทปขนาดกว้าง 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 และ 104 มม	ถาด:	ขนาดถาดที่ใช้ได้: 135.9 x 322.6 มม. (มาตรฐาน JEDEC) (หน่วยถาด -M)， 276 x 330 มม. (ถาดหน่วย - LT), 14
แสงสูง:	เครื่องประกอบ SMT , อุปกรณ์ประกอบ SMT

แพลตฟอร์มตำแหน่งที่ปรับขนาดได้ของฟูจิ NXT Ⅱ

1. คุณสมบัติพิเศษ
1.1 มอบการกำหนดค่าเครื่องที่ดีที่สุดสำหรับลูกค้า: NXTII เป็นเครื่องเดียวที่มีแนวคิดแบบแยกส่วนที่แท้จริง เป็นไปได้ที่จะติดตั้งการรวมกันของหน่วยต่าง ๆ อย่างอิสระเช่นหัวทำงานหรือหน่วยการจัดหาส่วนประกอบและประเภทแทร็กการขนส่งเพื่อให้การกำหนดค่าเครื่องที่เหมาะสมที่สุดสำหรับลูกค้าทุกประเภท คุณสามารถใช้เครื่องมือเพื่อทำงานทดแทนของหน่วยงานรวมถึงหัวหน้างานการจัดตำแหน่ง
1.2 สามารถใช้การผลิตแบบดูอัล - แทร็ก: เครื่องติดตามแบบดูอัลที่แบกคู่สามารถผลิตแผงวงจรที่ต่างกันได้ในเวลาเดียวกัน นอกจากนี้เนื่องจากบอร์ดหรือเวลาการถ่ายโอนแผ่นเป็นศูนย์เพิ่มผลผลิต
1.3 เพียงแค่ใช้ปริมาณที่ต้องการโดยไม่ก่อให้เกิดปัญหามากเกินไป: สามารถเปลี่ยนและเพิ่ม NXTII ด้วยโมดูลหรือส่วนหัวเพื่อให้ปริมาณการผลิตขั้นต่ำจำเป็นต้องใช้กับการลงทุนขั้นต่ำ
1.4 ในการเล่นข้อได้เปรียบที่ท่วมท้นสอดคล้องกับการเปลี่ยนแปลงในรูปแบบของการผลิต: NXTII scalability สำหรับการเคลือบกาวตำแหน่ง PoP ตำแหน่งชิปเปล่าและรูปแบบใหม่ของการผลิตใหม่ไม่จำเป็นต้องนำเข้าอุปกรณ์พิเศษสามารถแทนที่ด้วยหน่วยที่เกี่ยวข้อง

ข้อมูลจำเพาะ

M3 II

M6 II

M6 IISP

บังคับ PCB ขนาด
(ยาว x กว้าง)

48 มม. × 48 มม. ～ 534 มม. × 510 มม. (สายพานคู่) *
48 มม. × 48 มม. × 534 มม. × 610 มม. (สายพานลำเลียงเดียว)
* สายพานคู่สามารถรองรับ PCB ได้สูงถึง 280 (W) มม. ต้องผลิต PCB ที่มีขนาดใหญ่กว่า 280 (W) มม. โดยการเปลี่ยนสายพานลำเลียงแบบคู่เป็นโหมดการผลิตช่องทางเดียว

48 มม. × 48 มม. ～ 520 มม. × 510 มม. (สายพานลำเลียงคู่) *
48mm × 48mm mm 520mm × 610mm (สายพานลำเลียงเดียว)

ประเภทชิ้นส่วน

ชิ้นส่วนถึง 20 ชนิด (คำนวณโดยใช้เทปขนาด 8 มม.)

ชิ้นส่วนถึง 45 ประเภท (คำนวณโดยใช้เทปขนาด 8 มม.)

ชิ้นส่วนถึง 44 ประเภท (คำนวณโดยใช้เทปขนาด 8 มม.)

เวลาในการโหลด PCB

สำหรับสายพานลำเลียงคู่: 0 วินาที (ทำงานอย่างต่อเนื่อง)
สำหรับสายพานลำเลียงเดี่ยว: 2.5 วินาที (ขนส่งระหว่างโมดูล M3 III)
3.4 วินาที (การขนส่งระหว่างโมดูล M6 III)

ความแม่นยำของตำแหน่ง
(มาตรฐานเครื่องหมาย Fiducial)

V12 / H12HS	: ± 0.038 (± 0.050) มม. (3σ) cpk ≧ 1.00 ※
H08M / H04S	: ± 0.040 มม. (3σ) cpk ≧ 1.00
H08 / H04 / 0F	: ± 0.050 มม. (3σ) cpk ≧ 1.00
H02 / H01 / G04	: ± 0.030 มม. (3σ) cpk ≧ 1.00
GL	: ± 0.100 มม. (3σ) cpk ≧ 1.00

H12HS	0.038mm ± (3σ)
H02 / H01 / G04	0.010mm ± (3σ)

ผลผลิต

V12	: 26,000 cph
H12HS	: 22,500 cph
H08	: 10,500 cph
H04S	: 9,500 cph
H04	: 6,500 cph
H02	: 5,500cph
H01	: 4,200 cph
G04	: 6,800 cph
0F	: ห้ามพกพา
GL	: 16,363 dph (0.22sec / จุด)

V12	: 26,000 cph
H12HS	: 22,500 cph
H08M	: 13,000 cph
H08	: 10,500 cph
H04S	: 9,500 cph
H04	: 6,500 cph
H02	: 5,500 cph
H01	: 4,200 cph
G04	: 6,800 cph
0F	: 3,000 cph
GL	: 16,363 dph (0.22sec / จุด)

V12	: อย่าแคร์รี
H12HS	: 18,500 cph
H02	: 4,700 cph
H01	: 3,500 cph
G04	: 6,200 cph

ชิ้นส่วนที่รองรับ

V12 / H12HS	: 0402 ~ 7.5 มม× 7.5 มม
H08M	: 0603 ~ 45mm × 45mm
H08	: 0402 ~ 12mm × 12mm
H04S / H04	: 1608 ~ 38mm × 38mm
H02 / H01 / 0F	: 1608 ~ 74mm × 74mm (32mm × 180mm)
G04	: 0402 ~ 15mm × 15mm

	: สูงสุด 3.0 มม
	: สูงถึง 13 มม
	: สูงถึง 6.5 มม
	: สูงถึง 6.5 / 9.5 มม
	: สูงถึง 25.4 มม
	: สูงถึง 6.5 มม

ความกว้างของโมดูล

320mm

645mm

ขนาดเครื่อง

L: 1295 มม. (M3 II × 4, M6 II × 2) / L: 645 มม. (M3 II × 2, M6 II)
W: 1900.2 มม. H: 1474 มม. (M3 II) / 1476 มม. (M6 II, M6 IISP)

ระบบการจัดหาชิ้นส่วน
ตัวป้อนอัจฉริยะ	รองรับเทปขนาดกว้าง 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 และ 104 มม
ติดดูด	4 width ความกว้างของส่วน≤ 15 มม. (6 width ความกว้างของไม้≤ 18 มม.), 15 width ความกว้างของส่วน≤ 32 มม. (18 width ความกว้างของไม้≤ 36 มม.)
ถาด	ขนาดถาดที่ใช้ได้: 135.9 x 322.6 มม. (มาตรฐาน JEDEC) (หน่วยถาด -M), 276 x 330 มม. (ถาดหน่วย - LT), 143 x 330 มม. (ถาดหน่วย-LTC)
ตัวเลือก
ถาดป้อน, PCU II (ชุดเปลี่ยนพาเลท), MCU (หน่วยเปลี่ยนโมดูล), แท่นวางแผงวิศวกรรม, อะแดปเตอร์ FUJI CAMX, Fujitrax
