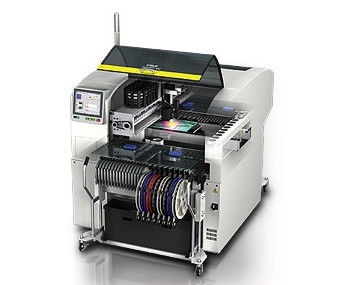

เครื่องวางเมานท์อเนกประสงค์ผิวหน้า XPF-L / W ฟูจิต้นฉบับ

เครื่องวางเมานท์อเนกประสงค์ผิวหน้า XPF-L / W ฟูจิต้นฉบับ

  • เครื่องวางเมานท์อเนกประสงค์ผิวหน้า XPF-L / W ฟูจิต้นฉบับ
เครื่องวางเมานท์อเนกประสงค์ผิวหน้า XPF-L / W ฟูจิต้นฉบับ
รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศญี่ปุ่น
ชื่อแบรนด์: FUJI
หมายเลขรุ่น: XPF
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ยูนิต
เวลาการส่งมอบ: ภายใน 2 สัปดาห์
เงื่อนไขการชำระเงิน: T/T ตะวันตกสหภาพ MoneyGram
สามารถในการผลิต: 3unit
ติดต่อ
รายละเอียดสินค้า
ยี่ห้อ: ฟูจิ ชื่อ: เมานต์เอนกประสงค์ความเร็วสูง
จำนวนหัวฉีด: 12 ชิ้น ส่วนที่รองรับ: 0402(1005)
เครื่องให้อาหารอัจฉริยะ: รองรับเทปกว้าง 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 และ 104 มม. น้ำหนัก: 1860กก.
แสงสูง:

เครื่องประกอบ SMT

,

อุปกรณ์ประกอบ SMT

,

เครื่องประกอบ SMT อเนกประสงค์

เครื่อง FUJI ดั้งเดิม XPF-L / W เมานต์อเนกประสงค์ความเร็วสูง

  • คุณสมบัติพิเศษ

1.1 การวางหัว ("เครื่องมืออัตโนมัติ") จะถูกแลกเปลี่ยนโดยอัตโนมัติระหว่างการผลิต: XPF เป็นเครื่องแรกของโลกที่มีการแลกเปลี่ยนหัวแบบไดนามิกเครื่องสามารถสลับระหว่างหัววางความเร็วสูงและหัวอเนกประสงค์ได้โดยอัตโนมัติในระหว่างการผลิตเป็น ตรวจสอบให้แน่ใจว่ามีการใช้หัวที่มีประสิทธิภาพที่สุดสำหรับงานปัจจุบันซึ่งรวมถึงความสามารถในการเปลี่ยนเป็นหัวกาวซึ่งหมายความว่าสามารถใช้งานกาวและจัดวางชิ้นส่วนได้ที่เครื่องเดียวกัน

1.2 ไม่จำเป็นต้องตัดสินใจระหว่างเครื่องเมานต์ความเร็วสูงหรือเครื่องเอนกประสงค์: เนื่องจากการแลกเปลี่ยนหัวเป็นแบบไดนามิกและอัตโนมัติ XPF จึงเป็นโซลูชั่นไร้ขอบซึ่งครอบคลุมความต้องการความเร็วสูงและอเนกประสงค์ในเวลาเดียวกันไม่ว่าจะเป็นประเภทใด พาเนล XPF บรรลุความสมดุลที่เหมาะสมของความสามารถในการผลิตเพื่อให้มั่นใจว่าคุณจะได้รับประโยชน์สูงสุดจากอุปกรณ์ของคุณ

1.3 รองรับพาเนลสูงถึง 686 x 508 มม. พร้อม XPF-W: รุ่น XPF-W ได้รับการออกแบบมาเพื่อจัดการพาเนลขนาดใหญ่และงานหนักที่มีขนาดสูงสุด 686 x 508 (27 x 20 นิ้ว) มม. และมีน้ำหนักสูงสุด 6 กิโลกรัม.

  • ข้อมูลจำเพาะ
  • ข้อมูลจำเพาะของเครื่อง Revolver เครื่องมืออัตโนมัติ หัวฉีดเดี่ยว เครื่องมืออัตโนมัติ M4 กาวเครื่องมืออัตโนมัติ
    จำนวนหัวพ่น 12 1 4 จำนวนกระบอกฉีดยาที่โหลด:
    1 เข็มฉีดยาต่อสถานีกาว
    จำนวนเครื่องมืออัตโนมัติ
    จัดขึ้นในสถานีเครื่องมืออัตโนมัติ
    2 (XPF-L) / 3 (XPF-W) 6 (XPF-L) / 8 (XPF-W)
    (การวัดความสูงของถาดหนึ่งเครื่องมืออัตโนมัติ
    จัดขึ้นเมื่อใช้ถาด)
    1 จำนวนช่องป้อนที่ใช้งานอยู่: 8 (MFU-40)
    (ตำแหน่งการโหลดคงที่ - ขึ้น
    ถึง 4 เครื่องมืออัตโนมัติกาว
    สามารถโหลดได้)
    ชิ้นส่วนที่รองรับ 0402 (01005) ถึง 20 x 20 มม
    ความสูงสูงสุด: 3.0 มม
    1005 (0402) ถึง
    45 x 150 (68 x 68) มม
    ความสูงสูงสุด: 25.4 มม
    4 ประเภทหัวฉีด: 3 x 3
    ถึง 14 x 14 มม
    ประเภทหัวฉีด 2 อัน: 14 x 14
    ถึง 22 x 26 มม
    ความสูงสูงสุด: 6.5 มม
    โหลดด้าน: ด้าน 1
    (MFU-40 หรืออุปกรณ์คงที่)
    เครื่อง
    การรู้จักกาลเทศะ
    XPF-L 0.144 วินาที /
    องค์ประกอบ 25,000 cph
    0.400 วินาที /
    องค์ประกอบ 9,000 cph
    4 ประเภทหัวฉีด: 0.343 วินาที /
    ยิง 10,500 cph
    2 หัวฉีดประเภท: 0.456 วินาที /
    ยิง 7,900 cph
    ชั้นเชิงแจกจ่าย: 0.2 วินาที / ยิง
    XPF-W 0.145 วินาที /
    องค์ประกอบ 24,800 cph
    0.418 วินาที /
    องค์ประกอบ 8,600 cph
    4 ประเภทหัวฉีด; 0.351 วินาที /
    ยิง 10,250 cph
    2 ประเภทหัวฉีด; 0.462 วินาที /
    ยิง 7,800 cph
    การวาง
    ความถูกต้อง
    ชิ้นส่วนชิปขนาดเล็ก +/- 0.050 มม. cpk≥1.00
    +/- 0.066 มม. cpk≥1.33
    +/- 0.040 มม. cpk≥1.00
    +/- 0.053 มม. cpk≥1.33
    - ความถูกต้องตำแหน่งการจ่าย:
    +/- 0.1 มม. cpk≥1.00
    ชิ้นส่วน QFP +/- 0.040 มม. cpk≥1.00
    +/- 0.053 มม. cpk≥1.33
    +/- 0.030 มม. cpk≥1.00
    +/- 0.040 มม. cpk≥1.33
    +/- 0.040 มม. cpk≥1.00
    +/- 0.053 มม. cpk≥1.33
    ขนาด PCB (LXW) สูงสุด 457 x 356 มม. ความหนา 0.4 (0.3) ถึง 5.0 มม. (XPF-L) / 686 x 508 มม. ความหนา 0.4 ถึง 6.5 มม. (XPF-W) ขั้นต่ำ 50 x 50 มม.
    เวลาในการโหลด PCB 1.8 วินาที (XPF-L) / 3.5 วินาที (XPF-W)
    เครื่อง
    มิติ
    XPF-L L: 1,500 มม., กว้าง: 1,607.5 มม., สูง: 1,419.5 มม. (ความสูงพาหนะ: 900 มม. H: ไม่รวมเสาสัญญาณ)
    XPF-W L: 1,500 มม., กว้าง: 1,762.5 มม., สูง: 1,422.5 มม. (ความสูงพาหนะ: 900 มม. H: ไม่รวมเสาสัญญาณ)
    น้ำหนักเครื่อง ตัวเครื่อง XPF-L: 1,500 กก. / XPF-W: 1,860 กก
    MFU-40: ประมาณ 240 กก. (พร้อมตัวป้อน W8)
    BTU-AII: ประมาณ 120 กก., BTU-B: ประมาณ 15 กิโลกรัม, MTU-AII: ประมาณ 615 กก. (เมื่อใส่ถาด / ถาดป้อน)

    บรรจุภัณฑ์ชิ้นส่วน
    ส่วนเทป (มาตรฐาน JIS, JEITA), ชิ้นส่วนติด, ชิ้นส่วนถาด

    ตัวเลือก
    ตัวป้อน Stick, กล้อง Fiducial กว้าง, Dip Flux Unit, ขาตั้งรอก (ภายในเครื่องหลัก), การตรวจสอบ Coplanarity ของตะกั่ว, หัวฉีดที่กำหนดเองและ Chucks เชิงกล, Fujitrax
