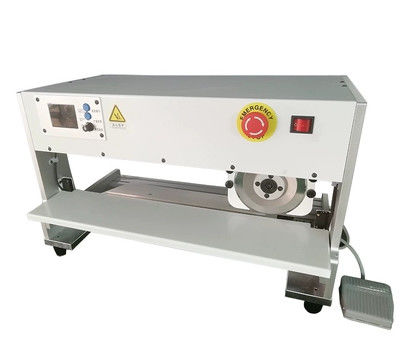

เครื่องแยก PCBA เครื่องตัด PCB SMT เครื่องตัด PCB คู่มือ Desktop PCB Router

เปลี่ยนแปลงกระบวนการตัด PCB
ในโลกของการผลิตอุปกรณ์อิเล็กทรอนิกส์ที่มีความรวดเร็ว ความแม่นยําและประสิทธิภาพในการประมวลผล PCB (พิมพ์แผงวงจร) เป็นสิ่งที่ไม่สามารถแลกเปลี่ยนได้เครื่องกําจัดแผ่น PCB ของเราเป็นทางออกของทางออกไม่ว่าจะเป็นด้านอิเล็กทรอนิกส์ อุปกรณ์ไฟฟ้า แสงไฟ การแพทย์ พลังงานพลังงานใหม่หรือเทคโนโลยีอิเล็กทรอนิกส์อื่น ๆ - สาขาที่เกี่ยวข้อง, เครื่องนี้เป็นกุญแจของคุณในการเปิดล็อคต่อเนื่อง, PCB การตัดคุณภาพสูง

โซลูชั่นครบวงจรสําหรับการประกอบอิเล็กทรอนิกส์
เรานําเสนอหลากหลายวิธีการแก้ไขการประกอบอิเล็กทรอนิกส์อุตสาหกรรมมันสามารถจัดการกับ PCB ประเภทต่างๆรวมถึง:

- อลูมิเนียม Substrates: การรับประกันการตัดแม่นยําโดยไม่ทําลายโครงสร้าง substrate
- บอร์ดไฟเบอร์กลาส: การจัดสรรการตัดที่สะอาดที่รักษาความสมบูรณ์ของวัสดุไฟเบอร์กลาส
- บอร์ด PCBA: ได้ถูกออกแบบมาโดยเฉพาะเพื่อจัดการความซับซ้อนของ PCBA (พิมพ์ชาร์คบอร์ดการประกอบ) กับองค์ประกอบ, ลดความเสี่ยงของส่วนประกอบความเสียหายระหว่างกระบวนการตัด
- FR - 4 บอร์ด: เป็นวัสดุ PCB ที่ทั่วไป และเครื่องจักรของเราประมวลผลมันด้วยความแม่นยําสูง

เทคโนโลยี การ ถอด ผนัง ที่ ไม่ มี คู่ คู่

การตัด - กระบวนการตัดแผ่นขอบ

เครื่องของเรานํามาใช้วิธีการเฉพาะอย่างยิ่ง หมุนมีดบนและมีดตรงล่าง สําหรับการปรับปรุงการทํางาน เมื่อวาง PCB บนมีดตรงล่างและมีดกลมด้านบนจะเคลื่อนย้ายแนวราบไปยังจุดตัดที่กําหนดไว้, การตัด PCB อย่างแม่นยํา กระบวนการนี้มีข้อดีหลายอย่างที่สําคัญ:

- ลดความเครียดให้น้อยที่สุด - ความเสียหายที่เกี่ยวข้อง: วิธีประเพณีในการทําลาย PCB หลังจากผสมผสานมักจะทําลายวงจรหรือทําลายองค์ประกอบอิเล็กทรอนิกส์เนื่องจากความเครียดเครื่องของเราใช้วิธีการตัด, ซึ่งสามารถลดความเครียดได้อย่างสมบูรณ์แบบ, ป้องกันการแตกของสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับและปรับปรุงประสิทธิภาพการผลิตและคุณภาพของผลิตภัณฑ์ให้ดีขึ้น
- คุณภาพการตัดที่ดีกว่า: กระบวนการการตัดไม่มีการแตกของสาย, ด้วย notches ทราบและไม่มี burrs.ลดความต้องการในการแปรรูปหลังและการแปรรูปใหม่.

การพัฒนาอิสระและการควบคุมที่ฉลาด

- การวิจัยและพัฒนาที่อิสระอย่างสมบูรณ์แบบ: เครื่องนี้ถูกพัฒนาโดยอิสระอย่างสมบูรณ์แบบ และใช้โปรแกรมไมโครคอมพิวเตอร์ในการควบคุมด้วยความมั่นคงที่แข็งแรงสามารถตัดบอร์ดแผ่นเดียวในความยาว 0 - 360 มิลลิเมตรในครั้งเดียว ตอบสนองความต้องการของขนาดการผลิตที่แตกต่างกัน จากการทําต้นแบบชุดเล็ก ๆ ไปยังการผลิตจํานวนมาก
- ความเร็วในการตัดที่ปรับได้: ความเร็วในการตัดของกระดาษสามารถปรับได้ถึงสองระดับ: 500 มม/วินาทีและ 300 มม/วินาทีขณะที่ความเร็วที่ปรับได้ยังทําให้มีความยืดหยุ่นในการจัดการกับวัสดุ PCB และความหนาที่แตกต่างกัน.

ปริมาตรการตัดที่ยืดหยุ่นและสามารถปรับแต่งได้

- การชักและการปรับล้อมีด: การชักล้อมีดมีความยาวตั้งแต่ 0 - 360 มม. (ความยาวของเครื่องมือสามารถปรับแต่งได้)ความสูงขึ้นและลงของล้อมีดสามารถปรับจาก 0 - 2mm, ซึ่งเหมาะสําหรับความหนาของแผ่น PCB ที่แตกต่างกันและแก้ปัญหาของความลึก V - CUT groove ที่แตกต่างกันบน PCB นอกจากนี้ความสูงของโต๊ะปฏิบัติการสามารถปรับจาก 0 - 50 มม.ให้ผู้ประกอบการมีสภาพแวดล้อมการทํางานที่สบายและ ergonomic.
- ปรับปรุงการหยุดการตัด: การเคลื่อนไหวการตีมีดสามารถตั้งจุดเริ่มต้นและหยุดตามความยาวของกระดาน, และจุดหยุดสามารถตั้งด้วยมือ,ทําให้สามารถควบคุมกระบวนการตัดได้อย่างแม่นยํา สําหรับ PCB ขนาดและรูปร่างที่แตกต่างกัน.

รายละเอียดเทคนิค

- ขนาดของโรงงาน: 610 มม * 360 มม * 375 มม, การออกแบบที่คอมแพคตที่สามารถเข้ากับการวางแผนโรงงานผลิตต่างๆ โดยไม่ใช้พื้นที่มากเกินไป
- ความหนาของผนัง: สามารถรับรอง PCB ที่มีความหนาตั้งแต่ 0.2 - 3.0 มิลลิเมตร ทําให้มันเหมาะสําหรับสินค้า PCB ที่หลากหลายในแอพลิเคชั่นอิเล็กทรอนิกส์ที่แตกต่างกัน
- ความเร็วในการให้อาหารกับบอร์ด: 300 - 500 มิลลิเมตรต่อวินาที เพื่อให้การผลิตมีประสิทธิภาพและลดเวลาในการผลิตโดยรวม
- วัสดุของเครื่องมือ: เครื่องมือทําจากสแตนเลสความเร็วสูง SKD61 ที่มีชื่อเสียงสําหรับความแข็งแรงสูงรับประกันว่าเครื่องสามารถรักษาการตัดที่มีคุณภาพสูง ผ่านจํานวนมากของวงจรการผลิต.
- อุณหภูมิการทํางาน: 10 - 35 °C ทําให้การทํางานคงที่ในสภาพแวดล้อมการผลิตอุตสาหกรรมทั่วไป
- อุณหภูมิการเก็บรักษา: - 20 - 50 °C, ให้ความยืดหยุ่นในสภาพการเก็บรักษาและการขนส่ง
- การจําหน่ายไฟฟ้า: 220V/110V, 50HZ/60HZ, 60W, อุปกรณ์ที่ใช้พลังงานต่ําค่อนข้างสามารถทํางานในสภาพแวดล้อมการจําหน่ายไฟฟ้าภูมิภาคที่แตกต่างกัน
- น้ําหนักของเครื่อง: 30 กิโลกรัม ทําให้สะดวกต่อการเคลื่อนย้ายและการวางใหม่ภายในสถานที่ผลิตเมื่อจําเป็น

การออกแบบความปลอดภัยและความมั่นคง

ด้านการออกแบบความปลอดภัย

- ป้องกันมีด: มีดกลมมีมีดป้องกันอยู่ทั้งสองข้าง ป้องกันผู้ใช้งานจากการตัดระหว่างกระบวนการให้อาหาร
- สวิตช์โหมดและระบบเตือน: สวิตช์โหมดเป็นสวิตช์ที่ทํางานด้วยเท้า ซึ่งสามารถตั้งเป็นโหมดการเดินเท้าต่อเนื่อง หรือโหมดการเคลื่อนไหวจุดถ้าเครื่องไม่บรรลุความเร็วที่ตั้งไว้ระหว่างการทํางาน, ไฟชี้วัดจะส่องสัญลักษณ์เตือน การเตือนต้องถูกยกเลิกก่อนที่จะดําเนินการต่อไป เพื่อป้องกันความผิดพลาดและการรับรองความปลอดภัยของกระบวนการตัด

ผลประกอบความมั่นคง

- อุปกรณ์เสริมมีดคุณภาพสูง: อุปกรณ์เสริมมีดใช้มีดกลมเหล็กความเร็วสูง SKD61 และมีดกลม CBA ที่ทนทานและทนทานนี้ทําให้แน่ใจว่าเครื่องสามารถรักษาความสามารถการตัดคงที่ในระยะเวลานาน, ลดความถี่ของการเปลี่ยนเครื่องมือและค่ารักษา

สรุป

KINGFEI SMT PCB Depaneling Machine ไม่ใช่แค่เครื่องมือ แต่เป็นการลงทุนทางกลยุทธ์สําหรับธุรกิจการผลิตอิเล็กทรอนิกส์ของคุณ ด้วยเทคโนโลยีที่ก้าวหน้า ความสามารถในการตัดที่แม่นยํา,ปริมาตรที่ยืดหยุ่น และเน้นความปลอดภัยและความมั่นคง มันสามารถเพิ่มประสิทธิภาพการผลิตของคุณได้อย่างมาก ปรับปรุงคุณภาพสินค้า และลดต้นทุนการผลิตไม่ว่าคุณจะเป็นผู้ผลิตอิเล็กทรอนิกส์ขนาดเล็ก หรือเป็นบริษัทใหญ่เครื่องนี้ถูกปรับแต่งเพื่อตอบสนองความต้องการ PCB ของคุณ เลือก KINGFEI และนํากระบวนการผลิต PCB ของคุณไปสู่ระดับต่อไปติดต่อเราวันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับวิธีที่เครื่องนี้สามารถเปลี่ยนเส้นการผลิตของคุณ!
