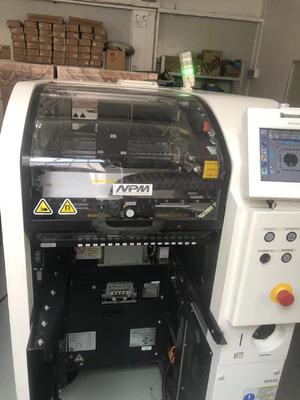

Panasonic NPM D3 เครื่องผลิต SMT ประสิทธิภาพสูง ด้วยเทคโนโลยีโมดูลระดับสูง

Panasonic NPM - D3 เป็นเครื่องวางเครื่องที่มีความทันสมัย ด้วยเทคโนโลยีการติดตั้งบนพื้นผิว (SMT) ซึ่งถูกออกแบบมาเพื่อเปลี่ยนแปลงกระบวนการผลิตอิเล็กทรอนิกส์ของคุณ

1. หัวการจัดตั้งที่มีประสิทธิภาพสูง

- น้ําหนักเบา 16 - หัวจมูก: ในโหมดการผลิตสูง (ON) มันบรรลุความเร็วสูงสุด 84,000 cph (0.043s / ชิป) กับความแม่นยําการวางของ ± 40μm / ชิป (Cpk≥1)เหมาะสําหรับการผลิตขนาดใหญ่ของส่วนประกอบขนาดเล็กเช่น 0402 ชิปเมื่อโหมดการผลิตสูงปิด ความเร็วคือ 76,000 cph (0.047s / ชิป) และความแม่นยําสามารถถึง ± 30μm / ชิป (เป็นตัวเลือก ± 25μm / ชิปภายใต้สภาพที่กําหนดโดย Panasonic)มันสามารถจัดการองค์ประกอบตั้งแต่ชิป 03015/0402 ถึงองค์ประกอบ L6 × W6 × T3.
- 12 - หัวจมูก: ด้วยความเร็วสูงสุด 69,000 cph (0.052s / ชิป) และความแม่นยําการวางของ ± 30μm / ชิป (Cpk≥1) สามารถจัดการองค์ประกอบจาก 0402 ชิปถึง L12 × W12 × T65เหมาะสําหรับขนาดส่วนประกอบที่กว้างกว่าในความเร็วกลาง, การใช้งานความแม่นยําสูง
- 8 - หัวจมูก: สามารถใช้ความเร็วสูงสุด 43,000 cph, มันให้ความแม่นยําการวางของ ± 30μm / QFP 12 - 32mm และ ± 50μm / QFP ต่ํากว่า 12mmมันสามารถจัดการองค์ประกอบจากชิป 0603 ไปยังองค์ประกอบขนาดใหญ่ถึง L100 × W90 × T28ทําให้มันเหมาะสําหรับการวางส่วนประกอบขนาดใหญ่ เช่น เครื่องเชื่อมและบางชนิดของวงจรบูรณาการ
- 2 - หัวจุ้น: แม้จะช้าลงด้วยความเร็วสูงสุด 11,000 cph แต่มีความแม่นยําในการวางของ ± 40μm / ชิป (Cpk≥1) และสามารถจัดการองค์ประกอบจากชิป 0402 ถึง L6 × W6 × T3มันมักจะใช้สําหรับการวางส่วนประกอบที่ต้องการการจัดการที่แม่นยํากว่าหรือสําหรับการผลิตจํานวนน้อยของส่วนประกอบเฉพาะ.

2. รูปแบบการผลิตที่ยืดหยุ่น

- การทํางานแบบสองสาย: NPM - D3 มีระบบขนส่งแบบสองสาย ทําให้มี 3 รูปแบบการผลิตที่แตกต่างกันและการรวมกันของทั้งสองในโหมดการผลิตอิสระ หัวหน้าและหลังสามารถทํางานบน PCBs ที่แตกต่างกันพร้อมกัน ซึ่งมีประสิทธิภาพสูงเมื่อผลิตรุ่นสินค้าที่แตกต่างกันในเวลาเดียวกันรูปแบบการผลิตที่สลับกัน ทําให้หัวสามารถสลับกันระหว่างสองสาย, ลดเวลาว่างและเพิ่มผลผลิตภาพโดยรวม ความยืดหยุ่นนี้หมายความว่าคุณสามารถปรับปรุงการผลิตตามความต้องการเฉพาะของการออกแบบ PCB และปริมาณการผลิตของคุณ
- Plug - and - Play Function: สามารถตั้งค่าหัววางได้อย่างอิสระคุณสามารถเปลี่ยนการผสมผสานหัวได้อย่างรวดเร็วขึ้นอยู่กับว่าคุณผลิต PCB ที่มีความหนาแน่นขนาดเล็กในปริมาณสูง หรือผสมผสานของบอร์ดที่มีขนาดและประเภทส่วนประกอบต่างๆ.

3ความแม่นยําสูงและผลผลิตสูง

- กานทรีความแข็งแรงสูงและระบบกล้องที่พัฒนา: กานทรีความแข็งแรงสูงให้พื้นฐานที่มั่นคงสําหรับหัววาง, รับประกันการเคลื่อนไหวที่แม่นยํากล้องรับรู้หลายตัวที่ได้รับรางวัล ปรับปรุงความแม่นยําในการวางไว้ 25% เมื่อเทียบกับรุ่นก่อน. มันรวมการตรวจสอบการสอดคล้อง ความหนาและความเรียบร้อย 3 มิติในขั้นตอนเดียว ช่วยประหยัดเวลาและปรับปรุงกระบวนการผลิตโดยรวม
- การปรับปรุงความสามารถในการใช้งาน: เพิ่มความสามารถในการใช้งาน IPC - 9850 เพิ่มขึ้น 30% เป็น 38,078 cph ต่อเมตรสแควร์ ทําให้มันเป็นเครื่อง SMT ที่มีผลผลผลิตมากที่สุดในประเภทของมันการออกแบบและเทคโนโลยีของเครื่องจักรถูกปรับปรุงให้ดีที่สุดเพื่อลดเวลาวงจรให้น้อยที่สุดและยอดจํานวนส่วนประกอบที่วางไว้ในแต่ละเวลาหน่วย.

4. โปรแกรมระบบที่เป็นมิตรกับผู้ใช้

- การบริหารการผลิตอย่างครบวงจร: โปรแกรมระบบทําให้การบริหารการผลิตทั้งเส้นทาง, ห้างสรรพการผลิต และโรงงานให้บริการติดตามกระบวนการผลิตในเวลาจริงสามารถติดตามความก้าวหน้าในการผลิต ตรวจสอบข้อตกลง และปรับปรุงเพื่อเพิ่มประสิทธิภาพคุณยังสามารถวางแผนตารางการผลิตได้อย่างมีประสิทธิภาพมากขึ้นด้วยการสนับสนุนของฟังก์ชันการติดตามการดําเนินงานสาย.
- การตั้งเครื่องและเปลี่ยนเครื่องได้อย่างมีประสิทธิภาพ: สนับสนุนการตั้งเครื่องและเปลี่ยนระหว่างงานการผลิตที่แตกต่างกันอย่างง่ายปริมาตรการวาง, และข้อมูลส่วนประกอบ, ลดเวลาหยุดทํางานระหว่างการเปลี่ยนงาน

5รายละเอียด

- พลังงานไฟฟ้า: ติดต่อกับ 3 ขั้นตอน AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V โดยใช้พลังงาน 2.7kVA
- แหล่งปนูเมทิก: จําเป็น 0.5MPa, 100L/min (ANR)
- ขนาด: W832mm × D2652mm × H1444mm
- น้ําหนัก: ประมาณ 1680 กิโลกรัม

คุณสมบัติตามสั่ง

- ความเหมาะสมของส่วนประกอบ: สามารถจัดการกับส่วนประกอบที่หลากหลาย จากชิปขนาดเล็ก 03015/0402 ถึงส่วนประกอบขนาดใหญ่ถึง L100×W90×T28 รวมถึง SOP, QFP, CSP, BGAเครื่องประกอบไฟฟ้าอัลลูมิเนียม, เครื่องควบคุมเสียง, เครื่องตัด, สายโค้ล และเครื่องเชื่อม
- ความสามารถในการบูรณาการสาย: NPM - D3 สามารถบูรณาการ่ายๆในสายการผลิตที่มีอยู่เช่น เครื่องพิมพ์, เครื่องตรวจสอบ, และเตาอบระบายกลับ, และด้วยอุปกรณ์ของฝ่ายที่สาม, ทําให้สามารถสร้างเส้นการผลิตที่มีประสิทธิภาพสูงและที่กําหนดเอง.
- คุณสมบัติในการประหยัดพลังงาน: การออกแบบด้วยคุณสมบัติในการประหยัดพลังงานในใจ NPM - D3 ช่วยลดต้นทุนการผลิตโดยรวมโดยใช้พลังงานน้อยกว่าเมื่อเทียบกับเครื่อง SMT ประเพณีบางเครื่องนี่ไม่เพียงแค่จะสร้างผลกําไร แต่ยังสร้างความยั่งยืนของสิ่งแวดล้อม.
