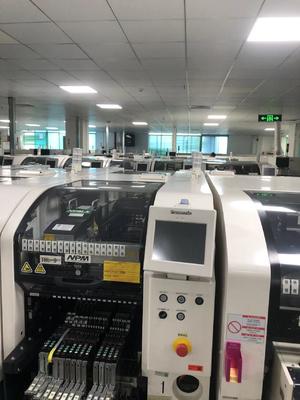

Panasonic NPM W ชิปมอนเตอร์ การแก้ไขสุดยอดสําหรับการประกอบ SMT ประสิทธิภาพสูง

เครื่อง Panasonic NPM - W เป็น เครื่องที่ใช้เทคโนโลยีการปรับพื้นผิว (SMT) ที่มีความทันสมัย ที่นํามากําหนดมาตรฐานการผลิตอิเล็กทรอนิกส์ที่มีประสิทธิภาพสูงออกแบบมาด้วยลักษณะที่ทันสมัยและการออกแบบที่ฉลาด, มันตอบสนองความต้องการการผลิตที่หลากหลายในอุตสาหกรรมอิเล็กทรอนิกส์

1. ผลงานการจัดตั้งที่พิเศษ

- หัวติดตั้งหลายตัว
- 16 - หัวจุ้น: เมื่อทํางานในโหมดการผลิตสูง (ON) มันสามารถบรรลุความเร็วสูงสุดที่น่าประทับใจ 70,000 cph (0. 051s / ชิป) ด้วยความแม่นยําการวางของ ± 40μm / ชิป (Cpk≥1).ในโหมดความแม่นยําสูง (OFF)ความเร็ว 62, 500 cph (0, 058 s / ชิป) และความแม่นยําสามารถเพิ่มขึ้นเป็น ± 30μm / ชิป (ไม่จํากัด ± 25μm / ชิปในสภาพที่กําหนดโดย Panasonic)มันสามารถจัดการองค์ประกอบจากขนาดเล็ก 0402 ชิปสําหรับคนที่มีขนาดของ L6 × W6 × T3ทําให้มันเหมาะสําหรับการผลิตปริมาณสูงของส่วนประกอบขนาดเล็ก
- 12 - หัวจมูก: มีความเร็วสูงสุด 62,500 cph (0.058s / ชิป) และความแม่นยําการวางของ ± 40μm / ชิป (Cpk≥1) สามารถรองรับองค์ประกอบจาก 0402 ชิปถึง L12 × W12 × T65, เหมาะสําหรับความหลากหลายขนาดส่วนประกอบในความเร็วกลาง, การใช้งานความแม่นยําสูง
- 8 - หัวจมูก: ด้วยความเร็วสูงสุด 40,000 cph (0.090s / ชิป) มันให้ความแม่นยําการวางของ ± 40μm / ชิป, ± 30μm / QFP 12 - 32mm, และ ± 50μm / QFP ต่ํากว่า 12mm.หัวนี้สามารถจัดการองค์ประกอบจากชิป 0402 ไปยังชิปใหญ่ขึ้นไป L32 × W32 × T12, ทําให้สามารถวางส่วนประกอบที่หลากหลาย รวมถึงวงจรบูรณาการขนาดใหญ่บางส่วน
- 3 - หัวจมูก: แม้จะมีความเร็วต่ํากว่า 11,000 cph (0.33s / QFP) แต่มันรับประกันความแม่นยําการวาง ± 30μm / QFPมันสามารถจัดการองค์ประกอบตั้งแต่ชิป 0603 ไปยังองค์ประกอบขนาดใหญ่ถึง L150 × W25 ((对角152) × T28ทําให้มันเหมาะสําหรับการวางส่วนประกอบขนาดใหญ่ เช่น เครื่องเชื่อมและส่วนประกอบเฉพาะบางส่วน

2คุณสมบัติความแม่นยําสูงและผลผลิตสูง

- ระบบกล้องที่ทันสมัย: พร้อมกับกล้องการจําแนกหลายตัวที่ได้รับรางวัล NPM - W รวมการจัดสรรส่วนประกอบ การวัดความหนา และการตรวจสอบความเป็น 3 มิติในขั้นตอนเดียวนี้ไม่เพียงแค่ปรับปรุงความแม่นยําการวาง แต่ยังเพิ่มคุณภาพโดยรวมของ PCBs ประกอบ, ลดความน่าจะเป็นของความบกพร่อง
- กานตารีความแข็งแรงสูง: กานตารีความแข็งแรงสูงให้พื้นฐานที่มั่นคงสําหรับหัวติดตั้ง, รับประกันการเคลื่อนไหวเรียบร้อยและแม่นยําระหว่างกระบวนการวางความ มั่นคง นี้ สนับสนุน การ วาง องค์ประกอบ ให้ ถูกต้อง มาก, แม้แต่ความเร็วสูง

3. ความเข้ากันของส่วนประกอบที่หลากหลาย
NPM - W สามารถรับมือส่วนประกอบที่หลากหลายจากชิปขนาดเล็ก 0402 ไปยังส่วนประกอบขนาดใหญ่ เช่น เครื่องเชื่อมขนาดสูงถึง L150 × W25 × T28รวมถึง SOP, QFP, CSP, BGA, อลูมิเนียม electrolysis capacitors, การควบคุมปริมาณเสียง, trimmers, coils, และอื่นๆ ความเข้ากันได้อย่างกว้างขวางขององค์ประกอบทําให้มันเหมาะสมสําหรับสินค้าอิเล็กทรอนิกส์ที่หลากหลายจากอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค ไปยังอุปกรณ์อุตสาหกรรม.

4. รูปแบบการผลิตที่ยืดหยุ่น

- ระบบขนส่งสองสาย: เครื่องมีระบบขนส่งสองสาย มี 3 รูปแบบการผลิต: รูปแบบการผลิตอิสระ รูปแบบการผลิตสลับกันและการรวมกันของทั้งสองในโหมดการผลิตอิสระ หัวหน้าและหลังสามารถทํางานบน PCBs ที่แตกต่างกันพร้อมกัน ซึ่งมีประสิทธิภาพสูงเมื่อผลิตรุ่นสินค้าที่แตกต่างกันในเวลาเดียวกันรูปแบบการผลิตที่สลับกัน ทําให้หัวสามารถสลับกันระหว่างสองสาย, ลดเวลาว่างและเพิ่มผลิตภาพโดยรวม ความยืดหยุ่นนี้ทําให้ผู้ผลิตสามารถปรับปรุงการผลิตให้เหมาะสมกับความต้องการการผลิตเฉพาะเจาะจงของพวกเขา
- การตั้งเครื่องและเปลี่ยนเครื่องง่าย: NPM - W รองรับการตั้งเครื่องง่ายและการเปลี่ยนอย่างรวดเร็วระหว่างงานการผลิตที่แตกต่างกันโปรแกรมระบบสามารถปรับการตั้งค่าอย่างรวดเร็ว เช่น ความกว้างของร่อง, ปริมาตรการวางที่, และข้อมูลส่วนประกอบ, ลดเวลาหยุดทํางานระหว่างการเปลี่ยนงาน.

5การจัดการ PCB ขนาดใหญ่
NPM - W สามารถจัดการ PCB ขนาดใหญ่, ขนาดสูงสุด L750 × W550mm ในโหมดสายเดียวสําหรับการติดตั้งทั้งหมด.สามารถจัดการ PCBs ถึง L750 × W260mm สําหรับการติดตั้งทั้งหมดทําให้มันเหมาะสําหรับการผลิตบอร์ดวงจรพิมพ์ขนาดใหญ่ เช่น ที่ใช้ในระบบควบคุมอุตสาหกรรม จอแสดงภาพขนาดใหญ่ และบางชนิดของอิเล็กทรอนิกส์พลังงาน

6รายละเอียด

- พลังงานไฟฟ้า: ติดต่อกับ AC 3 ขั้นตอน 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V, โดยใช้พลังงาน 2.5kVA
- แหล่งปนูเมทิก: จําเป็นต้องใช้ 0.5MPa, 200L/min (ANR)
- ขนาด: W1280mm × D2332mm × H1444mm
- น้ําหนัก: ประมาณ 2250 กิโลกรัม

คุณสมบัติตามสั่ง

- ตัวเลือกการให้อาหารส่วนประกอบ: รองรับวิธีการให้อาหารส่วนประกอบที่หลากหลาย รวมถึงความกว้างของเครื่องให้อาหารส่วนประกอบต่างๆ (8/12/16/24/32/44/56 มม.)ที่มีขนาดสูงสุด 120 ตัวต่อเนื่อง (สําหรับเทป 8 มิลลิเมตร), หม้อเลี้ยงเทปชนิดคู่ที่มีม้วนเล็ก) มันยังสนับสนุนหม้อเลี้ยงตารางชนิดเดียวและชนิดคู่,การให้ความยืดหยุ่นในการจัดจําหน่ายส่วนประกอบ ตามความต้องการการผลิต.
- การบูรณาการและการขยายสาย: NPM - W สามารถบูรณาการได้อย่างง่ายดายในสายการผลิต SMT ที่มีอยู่เช่น เครื่องพิมพ์, เครื่องตรวจสอบ, และเตาอบระบายใหม่, รวมถึงอุปกรณ์จากฝ่ายที่สามมันมีศักยภาพในการขยายในอนาคต, ทําให้ผู้ผลิตสามารถเพิ่มฟังก์ชันและความจุมากขึ้น เมื่อธุรกิจของพวกเขาเติบโต
- การออกแบบที่ประหยัดพลังงาน: การออกแบบโดยมีลักษณะที่ประหยัดพลังงานไว้ในใจ NPM - W ช่วยลดต้นทุนการผลิตโดยรวมโดยใช้พลังงานน้อยกว่าเมื่อเทียบกับเครื่อง SMT ประเพณีบางเครื่องนี่ไม่เพียงแค่สร้างผลประโยชน์ให้กับผู้ผลิต แต่ยังส่งผลให้สิ่งแวดล้อมยั่งยืน.
