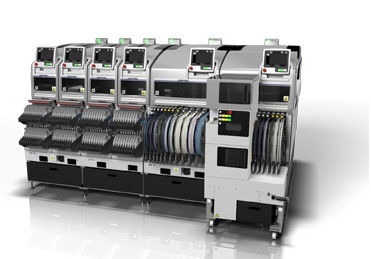

เครื่องวางตำแหน่งพื้นผิวความเร็วสูง Fuji แพลตฟอร์มตำแหน่งที่ปรับขนาดได้ NXT Ⅲ

เครื่องใหม่และมือสองเดิม Fuji Scalable Placement Platform NXT III
1- คุณลักษณะพิเศษ
1.1 ผลผลิตที่ดีขึ้น: โรบอต XY ที่เร็วขึ้นและเครื่องให้อาหารเทปที่เร็วขึ้น รวมถึงกล้องส่วนที่พัฒนาใหม่ "สายตาบิน"
หัวเครื่องความเร็วสูง H24G ใหม่ได้ 37,500 cph (ชิปต่อชั่วโมง) ((โหมดความสําคัญในการผลิต) ต่อโมดูล ซึ่งเป็นการปรับปรุง 44% จากความเร็วที่เร็วที่สุดของ NXT II
1.2 0201 มิลลิเมตรส่วนสนับสนุน +/- 0.025 มิลลิเมตรการวางความแม่นยํา*: เช่นเดียวกับการสนับสนุนส่วนเล็กที่สุดที่ใช้ในขณะนี้ในการผลิตจํานวนมาก (0402 มิลลิเมตร, 01005"),NXT III ยังสามารถรับมือกับชิ้นส่วนรุ่นต่อไปที่กําลังไปสู่ตลาด - ชิ้นส่วน 0201 มิลลิเมตร.
โดยการปรับปรุงความแข็งแรงของเครื่องจักรและปรับปรุงเทคโนโลยีการควบคุม servo และการจําแนกสายตาที่อิสระของมันต่อไป Fuji ได้บรรลุความแม่นยําในการวางสําหรับชิปชิ้นเล็กของ +/- 0.025 มิลลิเมตรCpk≥1.00)
1.3 การใช้งานที่ดีขึ้น: GUI ของ NXT ของเดิมได้รับการยกย่องอย่างกว้างขวางสําหรับการใช้ภาพวาดที่เข้าใจง่ายและเข้าใจง่าย แทนที่จะพึ่งพาคําสั่งที่ใช้ภาษา
อินเตอร์เฟซนี้ตอนนี้ถูกรวมกับแผ่นจอสัมผัสเพื่อทําให้การทํางานง่ายขึ้นอีกด้วยรวมถึงการปรับปรุงคุณภาพโดยการลดโอกาสในการดําเนินการคําสั่งที่ผิด.
1.4 ความสอดคล้องสูง:ส่วนใหญ่ของหน่วยหลักจาก NXT II เช่น หัววาง, สถานที่จุ, เครื่องให้อาหาร, หน่วยเตา,และหน่วยแลกเปลี่ยนพอลเล็ต feeder สามารถใช้ได้บน NXT III โดยไม่มีการปรับปรุงใด ๆ.

•
• รายละเอียด

• 	M3 III	M6 III
  ขนาด PCB ที่ใช้ได้ (L x W)	48 x 48 mm ถึง 250 x 510 mm (คอนเวียร์คู่) * ขนาด 48 x 48 mm ถึง 250 x 610 mm (ขนส่งเดียว) *คอนเวอเรอร์คู่สามารถจัดการ PCBs ถึง 280 (W) mm PCBs ใหญ่กว่า 280 (W) mm ต้องผลิตโดยเปลี่ยนคอนเวอเรอร์คู่สู่โหมดการผลิตสายเดียว	48 x 48 mm ถึง 534 x 510 mm (คอนเวียร์คู่) * ขนาด 48 x 48 mm ถึง 534 x 610 mm (ขนส่งเดียว) *คอนเวอเรอร์คู่สามารถจัดการ PCBs ถึง 280 (W) mm PCBs ใหญ่กว่า 280 (W) mm ต้องผลิตโดยเปลี่ยนคอนเวอเรอร์คู่สู่โหมดการผลิตสายเดียว
  ประเภทของชิ้นส่วน	ขนาดสูงสุด 20 ชนิดของชิ้นส่วน (คํานวณโดยใช้เทป 8 มม.)	สูงสุด 45 ชนิดของชิ้นส่วน (คํานวณโดยใช้เทป 8 มม.)
  ระยะเวลาการบรรจุ PCB	สําหรับรถขนส่งคู่: 0 วินาที (การทํางานต่อเนื่อง) สําหรับรถขนส่งเดียว: 2.5 วินาที (การขนส่งระหว่างโมดูล M3 III) 3.4 วินาที (การขนส่งระหว่างโมดูล M6 III)
  ความแม่นยําในการวาง (มาตรฐานเครื่องหมายความมั่นใจ)	H24G : +/- 0.025 มิลลิเมตร (รูปแบบมาตรฐาน) / +/- 0.038 มิลลิเมตร (โหมดความสําคัญในการผลิต) (3 sigma) cpk≥1.00 V12/H12HS : +/- 0.038 (+/- 0.050) มม (3ซิกม่า) cpk≥1.00 H04S/H04SF : +/- 0.040 มิลลิเมตร (3 ซิกม่า) cpk≥1.00 H08/H04 : +/- 0.050 มิลลิเมตร (3 ซิกม่า) cpk≥1.00 H02/H01/G04 : +/- 0.030 มิลลิเมตร (3 ซิกม่า) cpk≥1.00 H02F/G04F : +/- 0.025 มิลลิเมตร (3 ซิกม่า) cpk≥1.00 GL : +/- 0.100 มิลลิเมตร (3 ซิกม่า) cpk≥1.00	H24G : +/-0.025 มิลลิเมตร (รูปแบบมาตรฐาน) / +/-0.038 มิลลิเมตร (รูปแบบความสําคัญในการผลิต) (3ซิกม่า) cpk≥1.00 V12/H12HS : +/- 0.038 (+/- 0.050) มม (3ซิกม่า) cpk≥1.00 H08M/H04S/H04SF : +/- 0.040 มิลลิเมตร (3 ซิกม่า) cpk≥1.00 H08/H04/OF : +/- 0.050 มิลลิเมตร (3 ซิกม่า) cpk≥1.00 H02/H01/G04 : +/- 0.030 มิลลิเมตร (3 ซิกม่า) cpk≥1.00 H02F/G04F : +/- 0.025 มิลลิเมตร (3 ซิกม่า) cpk≥1.00 GL : +/- 0.100 มิลลิเมตร (3 ซิกม่า) cpk≥1.00
  ผลผลิต	H24G : 37,500 cph (โหมดความสําคัญในการผลิต) /35,000 cph (โหมดมาตรฐาน) V12 : 26,000 cph H12HS : 24,500 cph H08 : 11,500 cph H04 : 6,500 cph H04S : 9,500 cph H04SF : 10,500 cph H02 : 5,500 cph H02F : 6,700 cph H01 : 4,200 cph G04 : 7,500 cph G04F : 7,500 cph GL : 16,363 dph (0.22 วินาที/จุด)	H24G : 37,500 cph (โหมดความสําคัญในการผลิต) /35,000 cph (โหมดมาตรฐาน) V12 : 26,000 cph H12HS : 24,500 cph H08M : 13,000 cph H08 : 11,500 cph H04 : 6,500 cph H04S : 9,500 cph H04SF : 10,500 cph H02 : 5,500 cph H02F : 6,700 cph H01 : 4,200 cph G04 : 7,500 cph G04F : 7,500 cph 0F : 3,000 cph GL : 16,363 dph (0.22 วินาที/จุด)
  ส่วนที่รองรับ	H24G : 0201 ถึง 5 x 5 มิลลิเมตร V12/H12HS : 0402 ถึง 7.5 x 7.5 มิลลิเมตร H08M : 0603 ถึง 45 x 45 มิลลิเมตร H08 : 0402 ถึง 12 x 12 มิลลิเมตร H04 : 1608 ถึง 38 x 38 มิลลิเมตร H04S/H04SF : 1608 ถึง 38 x 38 มิลลิเมตร H02/H02F/H01/0F : 1608 ถึง 74 x 74 มิลลิเมตร (32 x 180 มิลลิเมตร) G04/G04F :0402 ถึง 15 x 15 มิลลิเมตร     ความสูง : ขนาดไม่เกิน 2,0 มิลลิเมตร ความสูง : สูงสุด 3.0 มิลลิเมตร ความสูง : สูงสุด 13.0 มิลลิเมตร ความสูง : สูงสุด 6.5 มิลลิเมตร ความสูง : สูงสุด 9.5 มิลลิเมตร ความสูง : สูงสุด 6.5 มิลลิเมตร ความสูง : สูงสุด 25.4 มิลลิเมตร ความสูง : สูงสุด 6.5 มิลลิเมตร
  ความกว้างของโมดูล	320 มม.	645 มม.
  ขนาดของเครื่อง	L: 1295 มม (M3 III x 4, M6 III x 2) / 645 มม (M3 III x 2, M6 III) W: 1900.2 มม, H: 1476 มม



  ไดนาเฮด ((DX)
  จํานวนของจุฬา		12	4	1
  การผ่าน ((cph)		25,000 ฟังก์ชันการมีตัวส่วน ON: 24,000	11,000	4,700
  ขนาดของชิ้น (mm)		0402 (01005") ถึง 7.5 x 75 ความสูง: ขนาดไม่เกิน 3,0 mm	1608 (0603") ถึง 15 x 15 ความสูง: ขนาดสูงสุด 6.5 mm	1608 (0603") ถึง 74 x 74 (32 x 100) ความสูง: ขนาดไม่เกิน 25,4 mm
  ความแม่นยําในการวาง (การอ้างอิงจากเครื่องหมายความมั่นใจ)		+/- 0.038 (+/- 0.050) มม (3σ) cpk≥1.00*	+/- 0.040 มิลลิเมตร (3σ) cpk≥1.00	+/- 0.030 มิลลิเมตร (3σ) cpk≥1.00
  การมีส่วน เช็ค		o	x	o
  ส่วน จําหน่าย	เทป	o	o	o
  	สติก	x	o	o
  	ตะกร้า	x	o	o



  ระบบจําหน่ายอะไหล่
  เครื่องเลี้ยงที่ฉลาด	การสนับสนุนเทปความกว้าง 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 และ 104 มิลลิเมตร
  เครื่องเลี้ยงไม้	4 ≤ ความกว้างของชิ้น ≤ 15 mm (6 ≤ ความกว้างของไม้ ≤ 18 mm), 15 ≤ ความกว้างของชิ้น ≤ 32 mm (18 ≤ ความกว้างของไม้ ≤ 36 mm)
  กล่อง	ขนาดตู้ที่ใช้ได้: 135.9 x 322.6 mm (มาตรฐาน JEDEC) (ตู้หน่วย-M),276 x 330 mm (ตู้หน่วย-LT),143 x 330 mm (ตู้หน่วย-LTC)



  ตัวเลือก

  เครื่องให้อาหารกระเป๋า, PCU II (หน่วยเปลี่ยนพาเล็ต), MCU (หน่วยเปลี่ยนโมดูล), หน่วยยืนแพนล์วิศวกรรม, FUJI CAMX Adapter, Fujitrax
